油圧エアーチャック生爪

北川用　油圧エアーチャック生爪

チャック形式		高さ	価格（円）	A	B	C	D	E	F	G	H	I	J	K	セレーションピッチ	参考図
HJ	4	H25	4,900	55	23	25	10	5	30	14	M8	13	3	4	1.5	2
	5	H27	4,900	62	23	27	10	5	32	19	M8	14	3	4	1.5	2
	6	H40	4,900	75	32	40	12	6	40	20	M10	-	-	-	3.0	1
		H60	7,200			60
	8	H42	5,900	95	35	42	14	6	46	25	M12	-	-	-	3.0	1
		H60	7,900			60
		H80	9,200			80
		H100	11,200			100
	10	H42	7,200	110	40	42	16	6	50	30	M12	-	-	-	3.0	1
		H60	10,500			60
		H80	12,000			80
		H100	15,400			100
	12	H50	9,800	128	50	50	18	6	60	38	M14	-	-	-	3.0	1
		H80	17,100			80
		H100	22,000			100
B-204	4	H23	5,000	49.5	23	23	10	4	25.5	14	M8	7.5	3	4	1.5	2
B-205	5	H25	5,000	54	23	25	10	4	28	14	M8	7.5	3	4	1.5	2
B-206	6	H28	5,000	66	26	28	12	5	34	20	M10	12	3	5	1.5	2
		H60	7,800			60
HO	4	H23	3,800	48	19	23	8	4	25	15	M6	6	3	4	1.5	2
	5	H31	4,000	57	23	31	10	4	29	18	M8	6	3	6	1.5	2
	6	H32	4,100	75	32	32	12	5	37	20	M10	15	3	8	1.5	2
		H36	4,400			36
		H60	6,800			60
	6S	小径	5,500	80	32	36	12	5	42	20	M10	20	3	4	1.5	2
	6SW	小径	5,500	80	32	36	12	5	20	20	M10	-	-	4	1.5	3
	8	H38	4,500	95	35	38	14	6	46	25	M12	20	3	15	1.5	2
		H42	4,800			42
		H60	7,500			60
		H80	9,200			80
		H90	11,000			90
		H100	12,200			100
	8S	小径	5,700	100	35	42	14	6	60	25	M12	25	3	5	1.5	2
	8SW	小径	5,700	100	35	42	14	6	25	25	M12	-	-	5	1.5	3
	10	H42	5,800	110	40	42	16	6	50	30	M12	20	3	17	1.5	2
		H60	9,300			60
		H80	13,000			80
		H90	13,600			90
		H100	16,000			100
	10S	小径	7,700	120	40	42	16	6	65	30	M12	30	3	6	1.5	2
	10SW	小径	7,700	120	40	42	16	6	30	30	M12	-	-	6	1.5	3
	12A	H50	9,900	128	50	50	18	6	60	30	M14	20	3	19	1.5	2
		H80	16,000			80
		H100	20,000			100
	12	H50	9,900	128	50	50	18	6	60	38	M14	20	3	19	1.5	2
	15	H72	21,600	165	62	72	22	9	85	43	M20	40	3	-	1.5	1
		H100	31,000			100
B-212	12	H50	9,500	111	50	50	21	6	60	30	M16	20	3	-	1.5	1
		H90	18,000			90
N-15	15	H60	14,300	135	50	60	25.5	6	66	43	M20	20	3	-	1.5	1
N-18	18	H110	25,000			110
N-21	21	H72	30,800	180	62	72	25	9	80	60	M20	50	3	-	3.0	1
B-21	24

豊和用　油圧エアーチャック生爪

チャック形式		高さ	価格（円）	A	B	C	D	E	F	G	H	I	J	K	セレーションピッチ	参考図
HO1MA	4	H25	4,400	55	23	25	10	5	30	14	M8	13	3	4	1.5	2
	5	H27	4,400	62	23	27	10	5	32	19	M8	14	3	4	1.5	2
	6	H40	4,900	75	32	40	12	6	40	20	M10	-	-	-	3.0 （1.5）	1
	6	H60	7,200	75	32	60	12	6	40	20	M10	-	-	-	3.0 （1.5）	1
	8	H42	5,600	95	35	42	14	6	46	25	M12	-	-	-	3.0 （1.5）	1
		H60	7,900			60
		H80	9,200			80
		H100	11,600			100
	10	H42	7,000	110	40	42	16	6	50	30	M12	-	-	-	3.0 （1.5）	1
		H60	10,700			60
		H80	12,200			80
		H100	15,600			100
	12	H50	9,900	128	50	50	18	6	60	30	M14	-	-	-	3.0	1
		H80	17,100			80
		H100	22,000			100
	15〜24	H72	28,300	156	62	72	26	8	72	50	M20	25	3	-	3.0	1
	15〜24	H100	39,300	156	62	100	26	8	72	50	M20	25	3	-	3.0	1
HO22M	6	H30	4,900	70.5	30	30	12	5	36	20	M10	-	-	-	1.5	1
	8	H42	7,000	95	35	42	16	6	46	25	M12	-	-	-	1.5	1
	10	H48	11,000	105	40	48	18	6	51	30	M14	-	-	-	1.5	1
	12	H60	15,100	126	50	60	21	6	60	40	M16	-	-	-	3.0	1
HO7MA	6	H30	4,900	70.5	30	30	12	5	36	20	M10	-	-	-	1.5	1
	8	H35	5,600	90	32	35	14	6	45	25	M12	-	-	-	1.5	1
	10	H42	7,000	95	35	42	16	6	46	25	M12	-	-	-	1.5	1
	12	H48	11,000	105	40	48	18	6	51	30	M14	-	-	-	1.5	1
	15	H60	15,100	126	50	60	21	6	60	40	M16	-	-	-	3.0	1
HO27M	4	H25	4,200	47.5	25	25	11	4	22	16	M18	10	3	4	1.5	2
	5	H25	4,200	47.5	25	25	11	4	22	16	M18	10	3	4	1.5	2
	6	H35	4,400	66	35	35	12	5	31.5	20	M10	13	3	6	1.5	2
	8	H40	5,000	85.5	40	40	16	6	40.5	25	M12	15	3	15	1.5	2
		H60	8,100			60
		H80	9,900			80
		H100	12,100			100
	10	H45	6,600	108	45	45	18	6	54	30	M14	15	3	17	1.5	2
		H60	12,100			60
		H80	14,300			80
		H100	17,600			100
	12	H60	11,000	111	50	60	21	6	51	35	M16	-	-	-	1.5	1
		H80	16,200			80
		H100	20,400			100
	15	H72	27,000	138	62	72	26	8	66	42	M20	11	3	-	3.0	1

北川用　生爪　兼用表

チャック形式		共用チャック形式
チャック形式		HJ型	B-200型	B型	NA型	N型	NL型
HJ	4					N-04(HJ-4)
	5					N-05(HJ-5)
	6	HJ-6
	8	HJ-8
	10	HJ-10
	12	HJ-12
B-204	4		B-204
B-205	5		B-205
B-206	6		B-206
HO	4			B-04
	5			B-05
	6			B-06	N-06A05	N-06	NL06
	6			B-06	N-06A05	N-06	(HJA5-6)
	8		B-208	B-08	N-08A06	N-08	NL08
	8		B-208	B-08	N-08A06	N-08	(HJA6-8)
	10		B-210	B-10	N-10A06	N-10	NL10
	10		B-210	B-10	N-10A06	N-10	(HJA6・8-10)
	12A			B-12	N-12A08	N-12	NL12
	12A			B-12	N-12A08	N-12	(HJA6・8-12)
	15			B-15
	15			B-18
B-212	12		B-212
			B-215		N-15A08	N-15
N-15	15				N-15A11
N-18	18				N-18A11	N-18
					N-18A08
		HJ-18・21		B-21	N-21A08	N-21
N-21	21				N-21A11
					N-21A15
B-21	24			B-24	N-24A11	N-24
					N-24A15

豊和用　生爪　兼用表

チャック形式		共用チャック形式
HO1MA	4	HO1MA4		HO12D4	HO24M5
	5	HO1MA5				HO10D6
	6	HO1MA6				HO10D8
	8	HO1MA8
	10	HO1MA10
	12	HO1MA12
	15	HO1MA15〜24
HO22M	6	HO22M6	HO23R8	HO23M8	HO24M6	HO24D6	HO5M6
	8	HO22M8	HO23R10	HO23M10	HO24M8	HO24D8	HO5M8
	10	HO22M10		HO12M12	HO24M10		HO5M10
	12	HO22M12			HO24M12
HO27M	4	HO27M4
	5	HO27M5
	6	HO27M6	HOMA6	HO12D6	HO37M6	HO27D6	HO47M6
	8	HO27M8	HOMA8	HO12D8	HO37M8	HO27D8	HO47M8
	10	HO27M10	HOMA10	HO12D10	HO37M10		HO47M10
	12	HO27M12	HOMA12		HO37M12		HO47M12
	15	HO27M15					HO47M15

日鋼用　油圧エアーチャック生爪

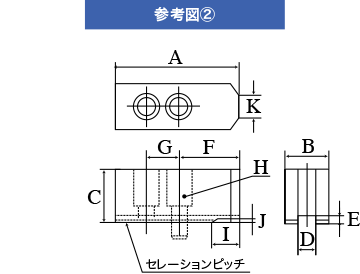

チャック形式		高さ	価格（円）	A	B	C	D	E	F	G	H	I	J	K	セレーションピッチ	参考図
HF	5	H34	4,200	60	26	34	11	4.5	31	17	M8	21	5	5	1.5	2
	6	H34	4,400	77	27.5	34	11	4.5	38	25	M8	27.5	5	6	1.5	2
		H60	7,900			60
	8	H42	5,100	95	34	42	14	5.5	45	30	M10	30.5	6	10	1.5	2
		H60	8,500			60
		H80	11,200			80
	10	H48	6,600	110	44	48	20	5.5	57	30	M12	38	6	17	1.5	2
		H60	12,500			60
		H80	17,800			80
	12	H48	9,900	120	44	48	20	5.5	60	35	M12	39	6	19	1.5	2
		H60	13,200			60
		H80	18,500			80
	14	H72	26,400	150	49	72	21	6.0	76	45	M16	48	6.5	22	1.5	2
	16
	18	H85	38,200	180	57	85	26	6.0	100	50	M20	60	6.5	27	1.5	2

日鋼用　生爪　兼用表

チャック形式		共用チャック形式
チャック形式		HF型	HWB型	HDM型	MO型	GO型	COP型
HJ	5	HF5			MO5
	6	HF6	HWB165	HDM165	MO6	GO6	COP7
	8	HF8	HWB205	HDM215	MO8	GO8	COP8
	8	HF8	HWB215	HDM215	MO8	GO8	COP8
	10	HF10	HWB250	HDM250	MO10	GO10
	12	HF12	HWB300	HDM300	MO12	GO12	COP12
	14	HF14			MO14	GO14
	16	HF16					COP16
	18	HF18

松本用　油圧エアーチャック生爪

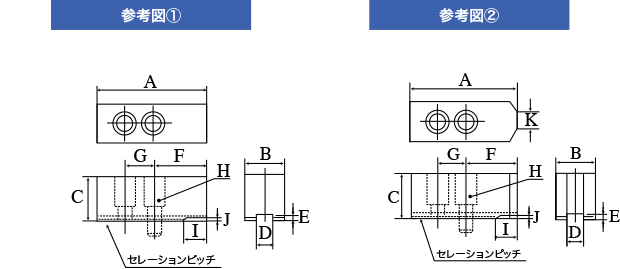

チャック形式		高さ	価格（円）	A	B	C	D	E	F	G	H	I	J	K	セレーションピッチ	参考図
M	6	H34	4,400	80	30	34	11	4.5	41	25	M8	18	3	6	1.5	2
		H60	7,200			60
	8	H42	5,100	95	35	42	14	6	46	25	M12	20	3	15	1.5	2
		H60	8,600			60
		H80	10,600			80
		H100	13,200			100
	10 11	H48	6,600	110	40	48	16	6	50	30	M12	20	3	17	1.5	2
		H80	13,800			80
		H100	16,500			100
	12	H50	11,900	128	50	50	18	6	60	30	M14	20	3	19	1.5	2
		H80	20,400			80
		H100	25,800			100
	15 18	H62	27,800	150	62	62	22	8.5	70	50	M20	30	3	-	3.0	1

松本用　生爪兼用表

チャック形式		共用チャック形式
チャック形式		HA	H	HX	HHA	HH
M	6	HA5-6-34	H6-34		HHA5-6	HH-6
	8	HA6-8-46	H8-46	HXA6-8-46	HHA6-8	HH-8
	10 11	HA6-10-50	H10-67		HHA6-10	HH-10
		HA8-10-67		HXA8-10-67	HHA8-10
		HA8-11-67
	12	HA8-12-67	H12-78		HHA6-12	HH-12
	12	HA8-12-78	H12-93	HXA8-12-78	HHA8-12
	15 18	HA11-15-103	H15-103		HHA8-15	HH-15
					HHA11-15
		HA11-18-115	H18-163		HHA11-18	HH-18

日立精機用　油圧エアーチャック生爪

チャック形式		高さ	価格（円）	A	B	C	D	E	F	G	H	I	J	K	セレーションピッチ	参考図
H	6	H34	4,400	80	30	34	11	4.5	41	25	M8	18	3	6	1.5	2
		H60	7,200			60
	8	H42	5,100	95	35	42	14	6	46	25	M12	20	3	15	1.5	2
		H60	9,200			60
		H80	10,600			80
		H100	13,200			100
	10 11	H48	6,600	103	40	48	16	6	50	32	M12	20	3	25	1.5	2
		H60	12,500			60
		H80	15,400			80
	12	H50	13,200	140	50	50	18	6	68	32	M14	20	3	20	1.5	2
	15	H62	26,400	150	62	62	22	8.5	70	50	M20	30	3	-	3	1
	18
NR-20	8	H40	5,500	79	34	40	14	6	39	25	M12	20	3	15	1.5	2
NR-23	10	H48	7,700	113	40	48	16	6	60	32	M12	25	3	10	1.5	2
	10S	小径	9,900	118					65			30

お問い合せContact

TEL0282-92-0144 am8:00〜pm5:30
FAX0282-92-8932

特注品にも対応致します。詳しくはご連絡ください。

高品質！低価格！即納！（各種S50C使用）

◇ご注文の際は生爪兼用表で確認の上、
チャックメーカー名・チャック形式・サイズ・高さ・数量をご指定ください。
◇豊富な種類・サイズを用意しております。
又、掲載されていない生爪や特殊生爪のご注文にも応じます。
◇午後3：00迄のご注文は、当日出荷します。（欠品商品を除く）
◇予告なしに、仕様・形状・価格等の変更、製造中止する場合が有りますのでご了承ください。
◇PL保険加入
